Diseña, documenta y fabrica tu tablero en minutos.

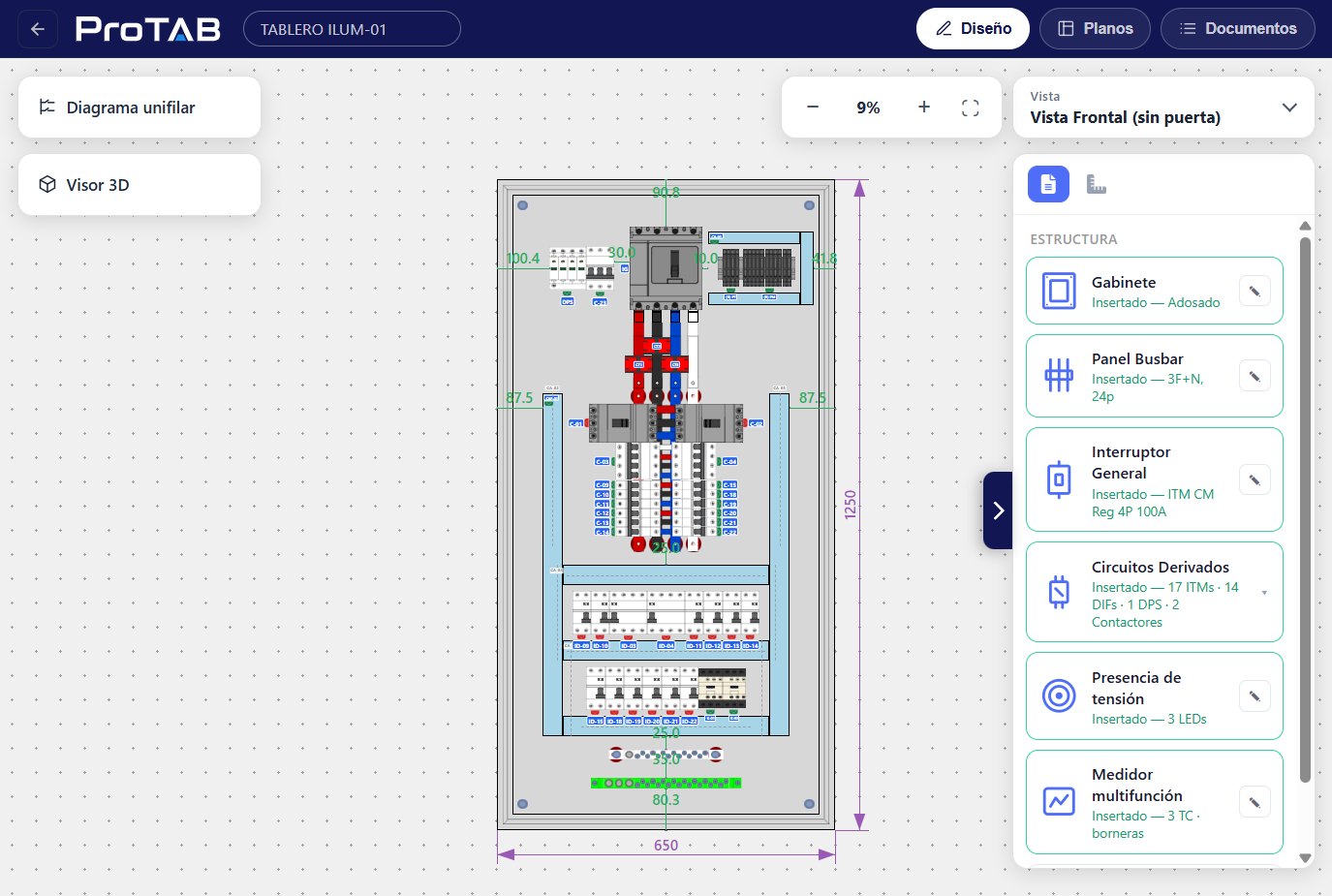

Arma el tablero bloque a bloque

Un ejemplo en tres pasos, con el diagrama unifilar a la izquierda y el tablero a la derecha. ProTAB ubica cada equipo, dimensiona el gabinete y las barras, y acota todo mientras diseñas.

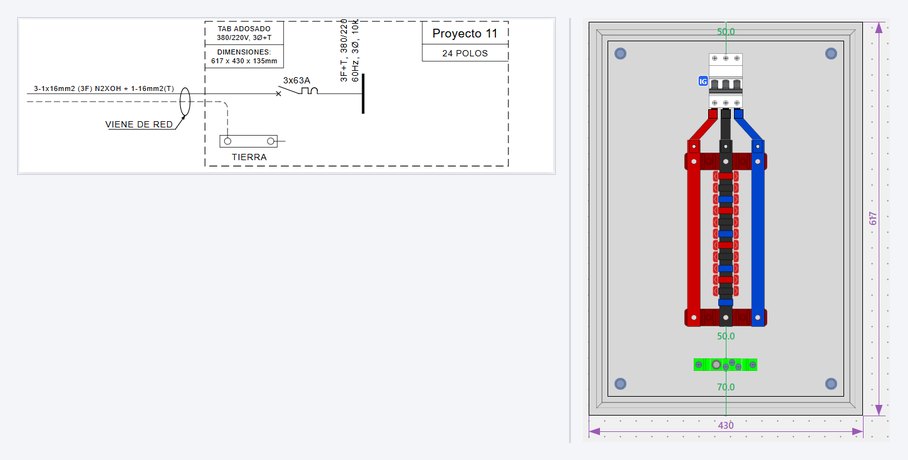

1. 1

   Gabinete, barras e interruptor general

   Eliges el gabinete y el sistema. El unifilar dibuja la entrada con su cable.

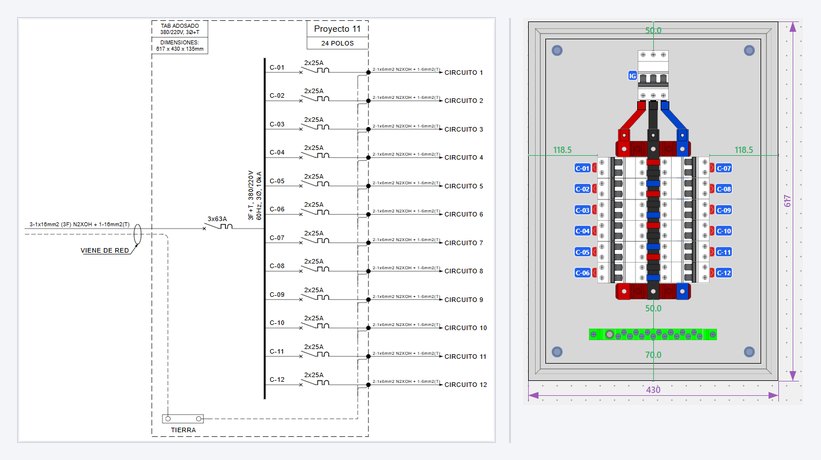

2. 2

   Circuitos derivados

   Agregas los interruptores: cada salida recibe su destino y su cable.

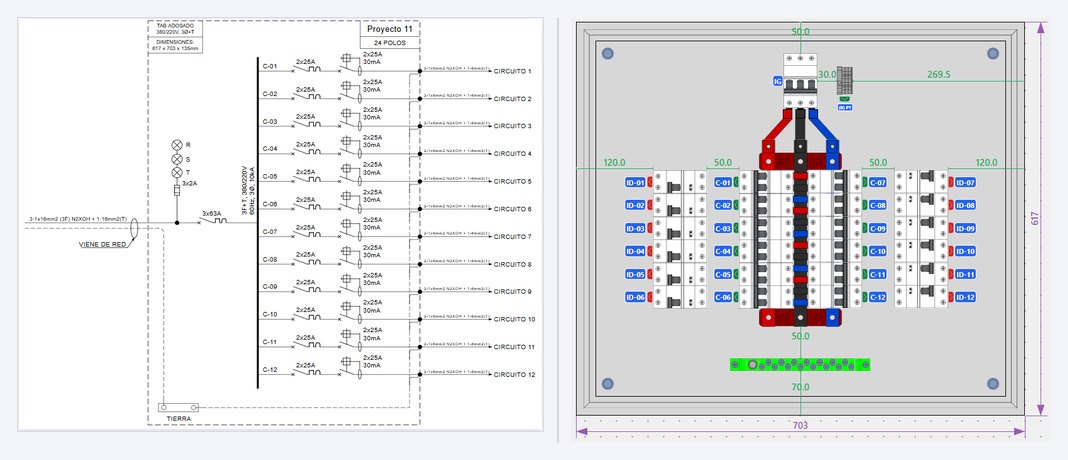

3. 3

   Diferenciales y más equipos

   Sumas diferenciales y presencia de tensión. El gabinete crece solo.



Pantalla dividida: el diagrama unifilar y el tablero se actualizan juntos en cada paso.

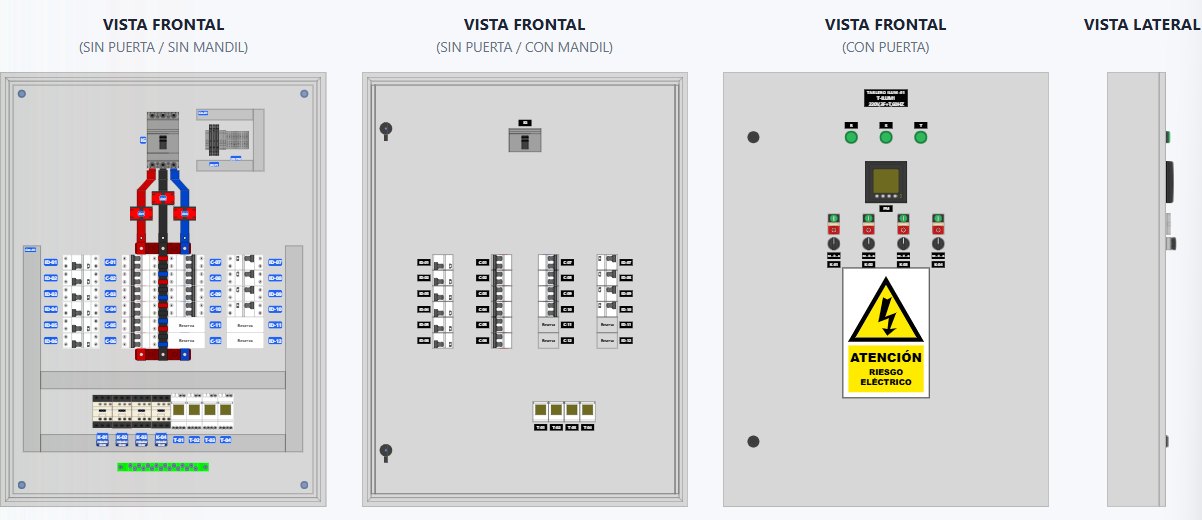

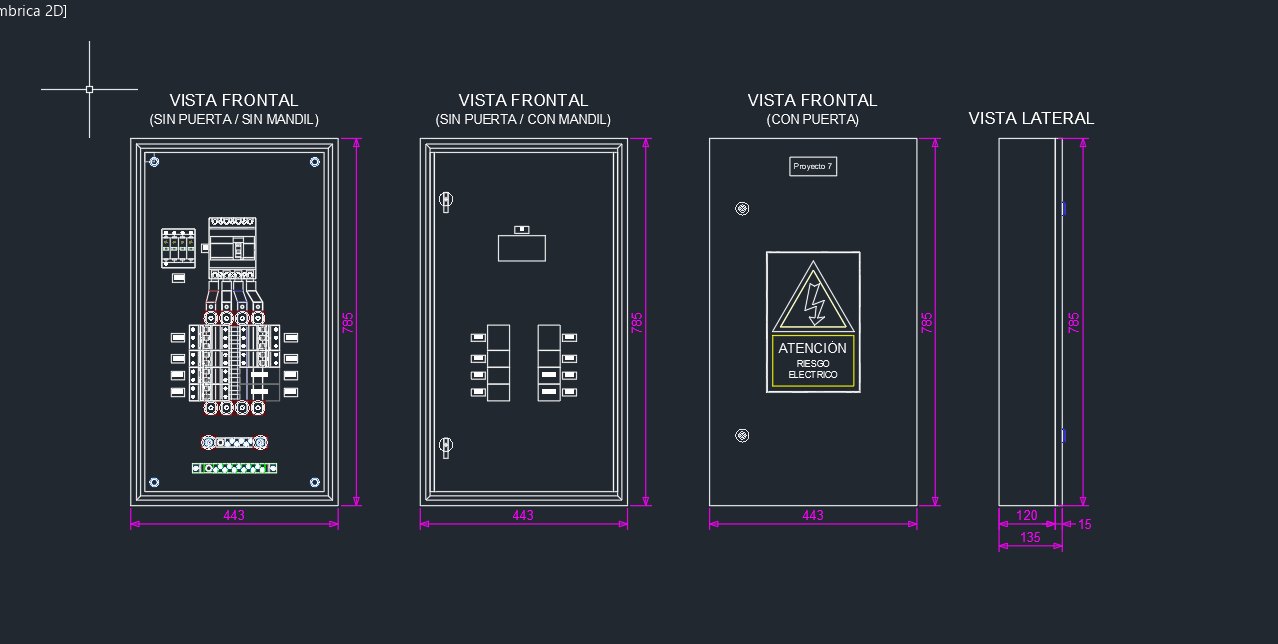

Cuatro vistas, un solo cajetín

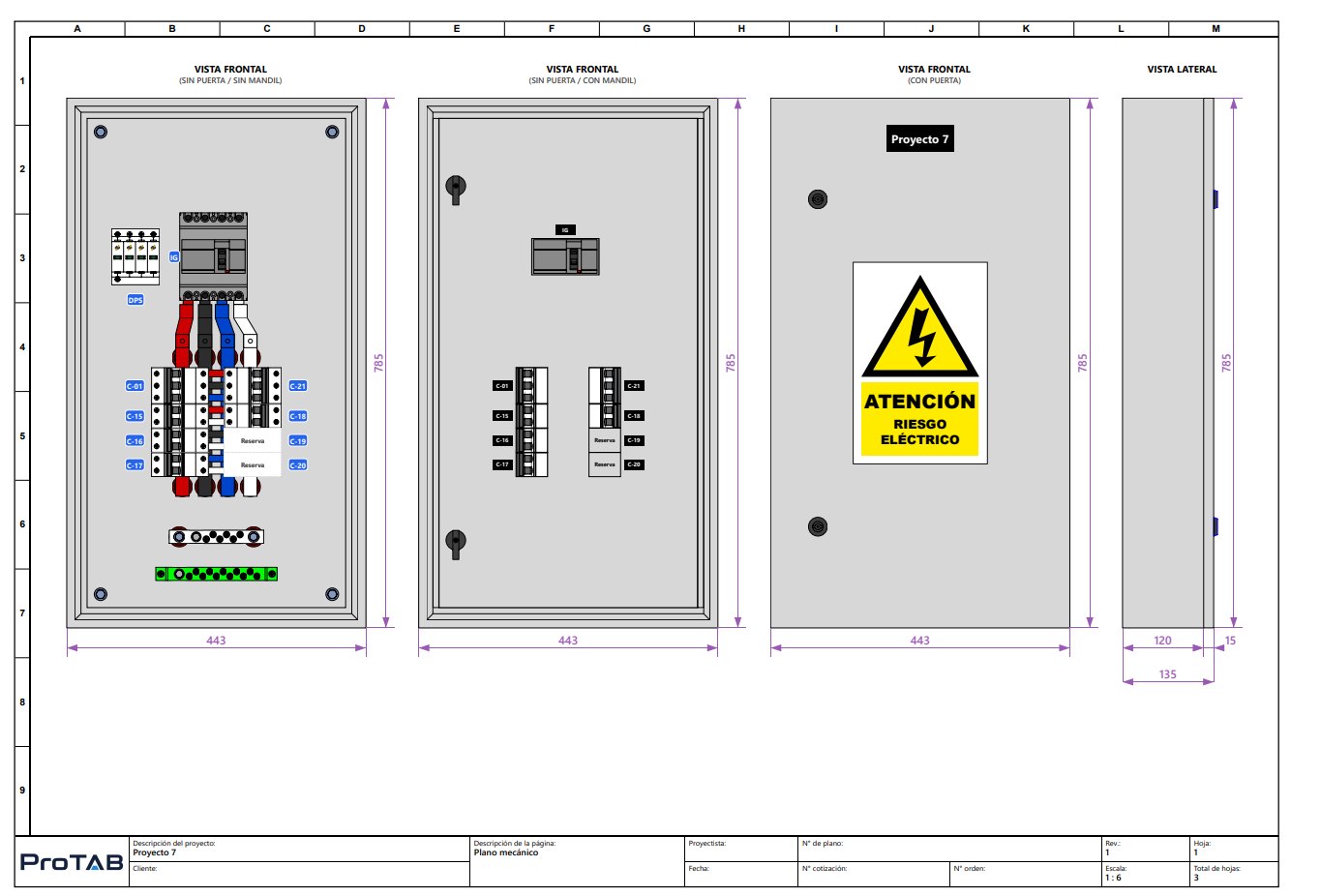

Vista frontal sin puerta, frontal con mandil, frontal con puerta y vista lateral, a la misma escala y acotadas. Se presentan en una hoja A3 con cajetín, lista de equipos, características constructivas y cuadro de firmas.

Documentos del mismo tablero

Ficha técnica, lista de materiales y lista de rótulos salen del mismo tablero: si cambias un equipo, los tres cambian con él.

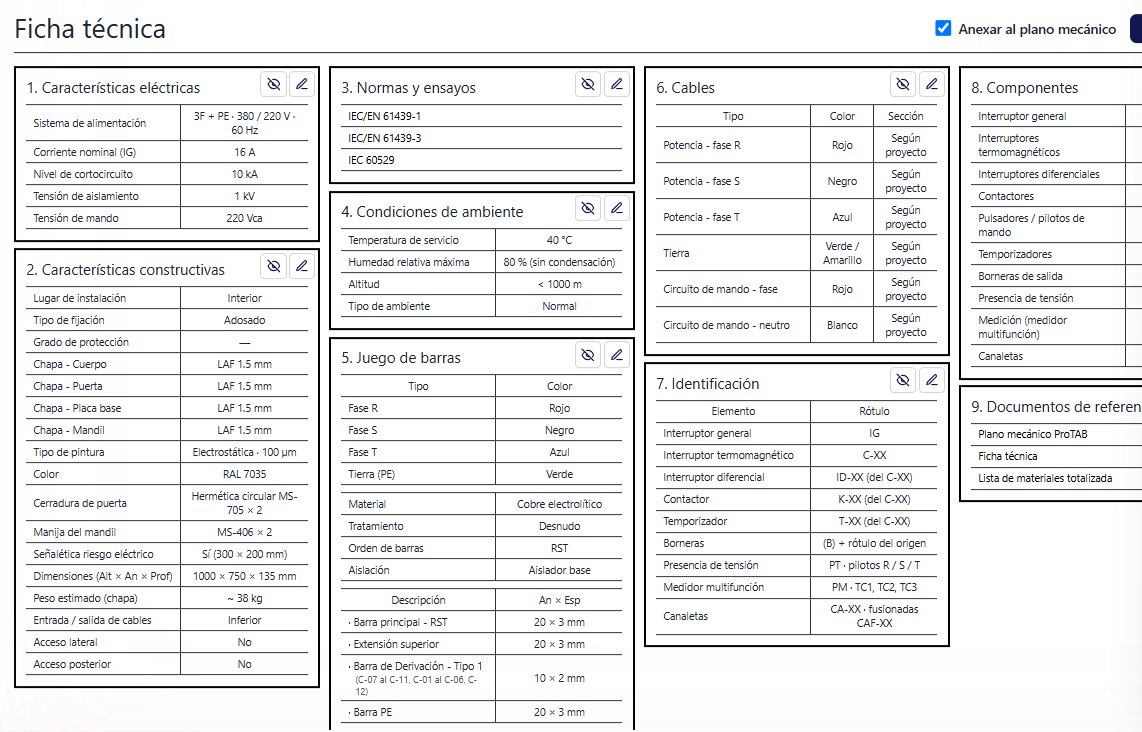

Ficha técnica

Todo el tablero en una hoja

Gabinete, barras, interruptor general y circuitos, con sus características y medidas.

• Se actualiza con cada cambio
• Editable antes de imprimir

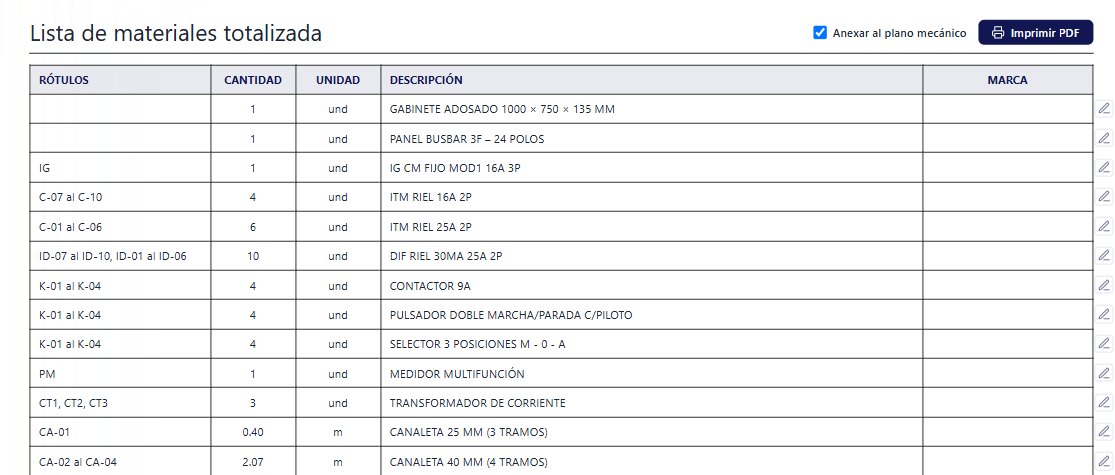

Lista de materiales

Cada equipo, con su cantidad

Los equipos agrupados por tipo, con descripción y cantidad, listos para cotizar.

• Contada desde el diseño
• Editable antes de imprimir

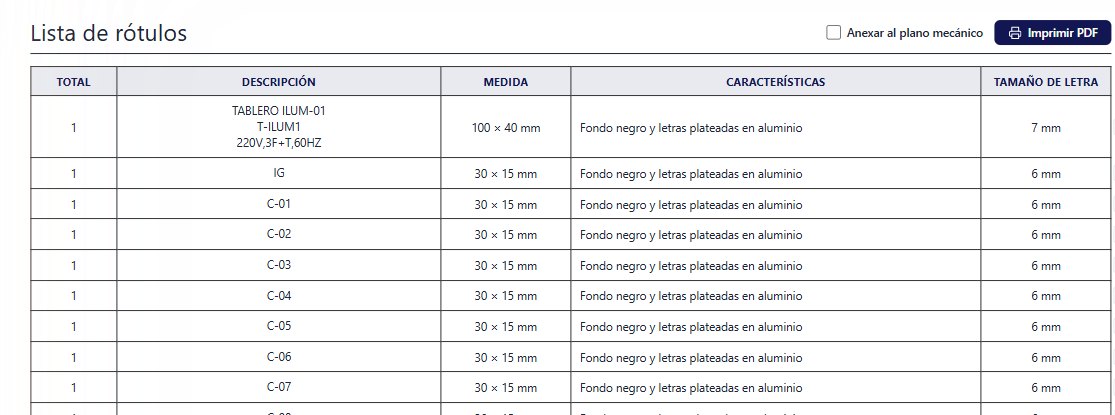

Lista de rótulos

Rótulos listos para imprimir, en PDF

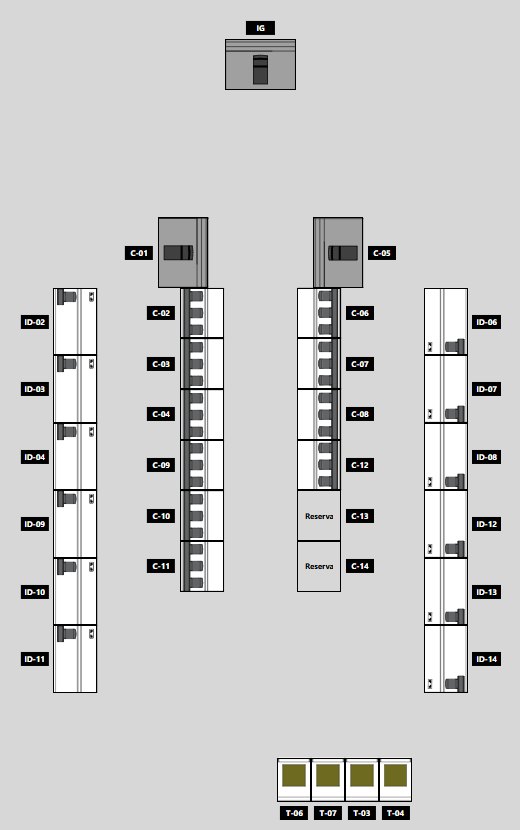

Cada equipo lleva su rótulo en el mandil: IG, C-01, ID-02… y ProTAB arma la lista completa.

• Editable antes de exportar
• Exporta en PDF
